Мерседильник.

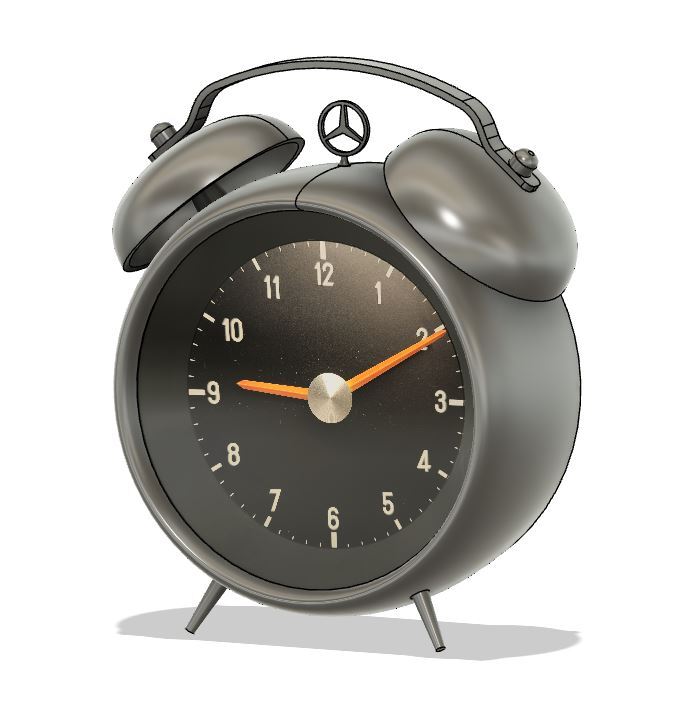

Мерседильник — это стилизованные под будильник часы из приборной панели классического автомобиля Мерседес. (прим. автора). Собственно, на этом можно и остановиться.

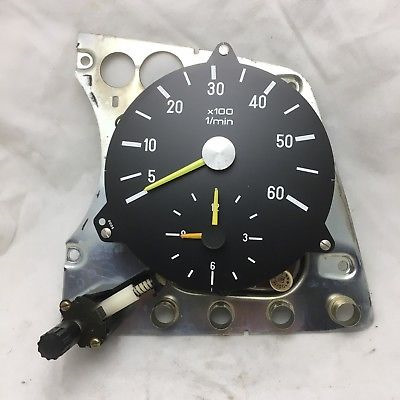

После восстановления классического Мерседес у всех владельцев остаётся гора неиспользованных запчастей. Часть из них ещё в приемлемом состоянии, а часть просто на выброс, а выбросить жалко. Так, среди таких запчастей часто остаются донорские панели приборов или их части. Приборы красивые, но, как я уже написал, выбросить жалко, а продать - никто не покупает. Так и валяются эти приборы.

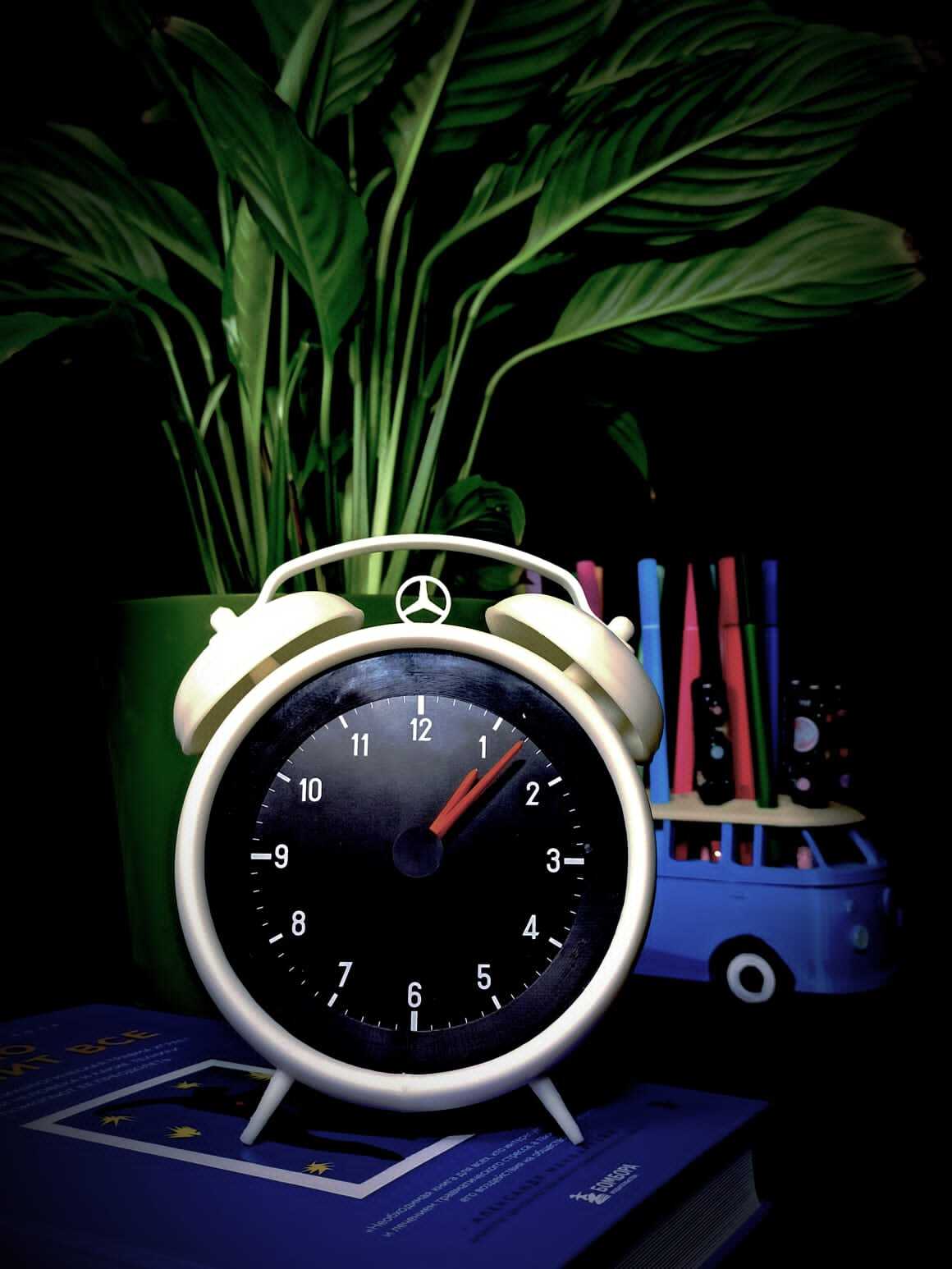

Штатные часы стилизовал под классический будильник.

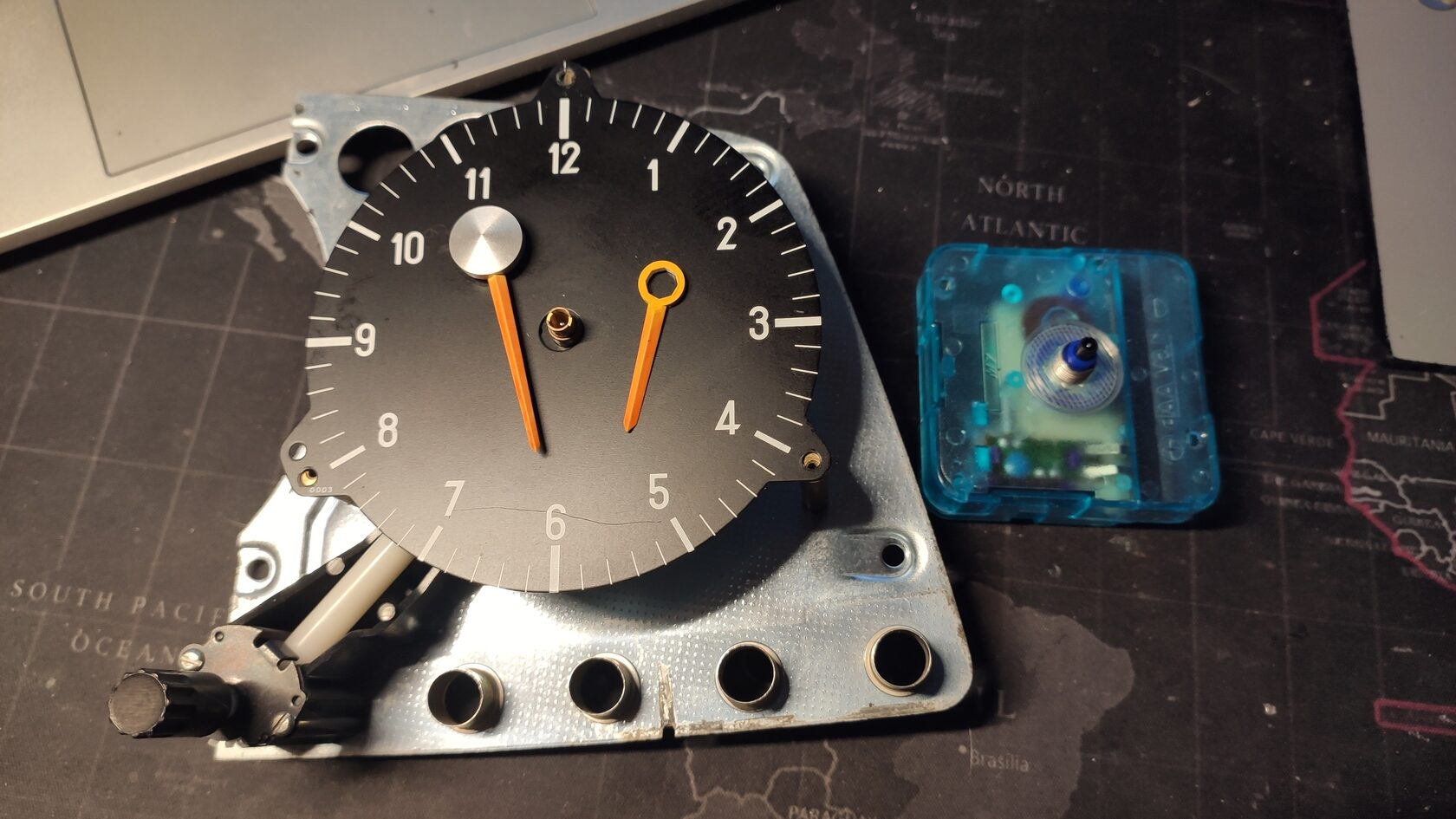

К моему великому сожалению, полностью использовать часы из приборки в этом проекте не получится. Понадобятся лишь стрелки, да циферблат. Механизм же очень удачно подошёл от обычных настенных часов. Простой, дешёвый китайский механизм прекрасно и долго работает от одной батарейки типа АА. Однако, при попытке соединить оставшиеся части от оригинальных часов Мерседес с китайским механизмом, оказалось, что стрелки не подходят тоже. Чёрт, получается что остаётся только оригинальный циферблат...

Так же получилось и у меня - после восстановления моего W123 в гараже остались валяться пара донорских приборок. Вот и задумал я попробовать использовать часы из этих приборок по прямому назначению - показывать время, - но уже в домашнем интерьере. Этакий сувенирный хендмейд для поклонников марки и модели.

Сначала надо было разобраться с часовым механизмом и понять от какого минимального напряжения будут работать часы. Домашние часы должны быть автономны, работать от обычных бытовых батареек и без каких-либо торчащих проводов. Как известно, напряжение бортовой сети автомобиля 12 вольт. Если такой вольтаж набирать из батареек, то получится внушительная такая пачка, которая сведёт на нет всю эстетику задуманного сувенира. Путём нехитрых манипуляций удалось вычислить, что часы уверенно "тикают" от минимального напряжения 9 вольт. Этот факт меня несказанно обрадовал, потому что 9 В выдаёт батарейка типа "крона" (не знаю как она называется по-научному). Но как долго она сможет поддерживать ход часов?
Оказалось, что недолго. Часы "высосали" батарейку за три дня. Это был приговор - использовать "крону" в качестве элемента питания не получилось, ибо менять батарейку в часах раз в три дня, магко говоря, очень накладно и неудобно. Таким образом, делаем вывод: механизм часов для использования в домашнем интерьере на полке не подходит.

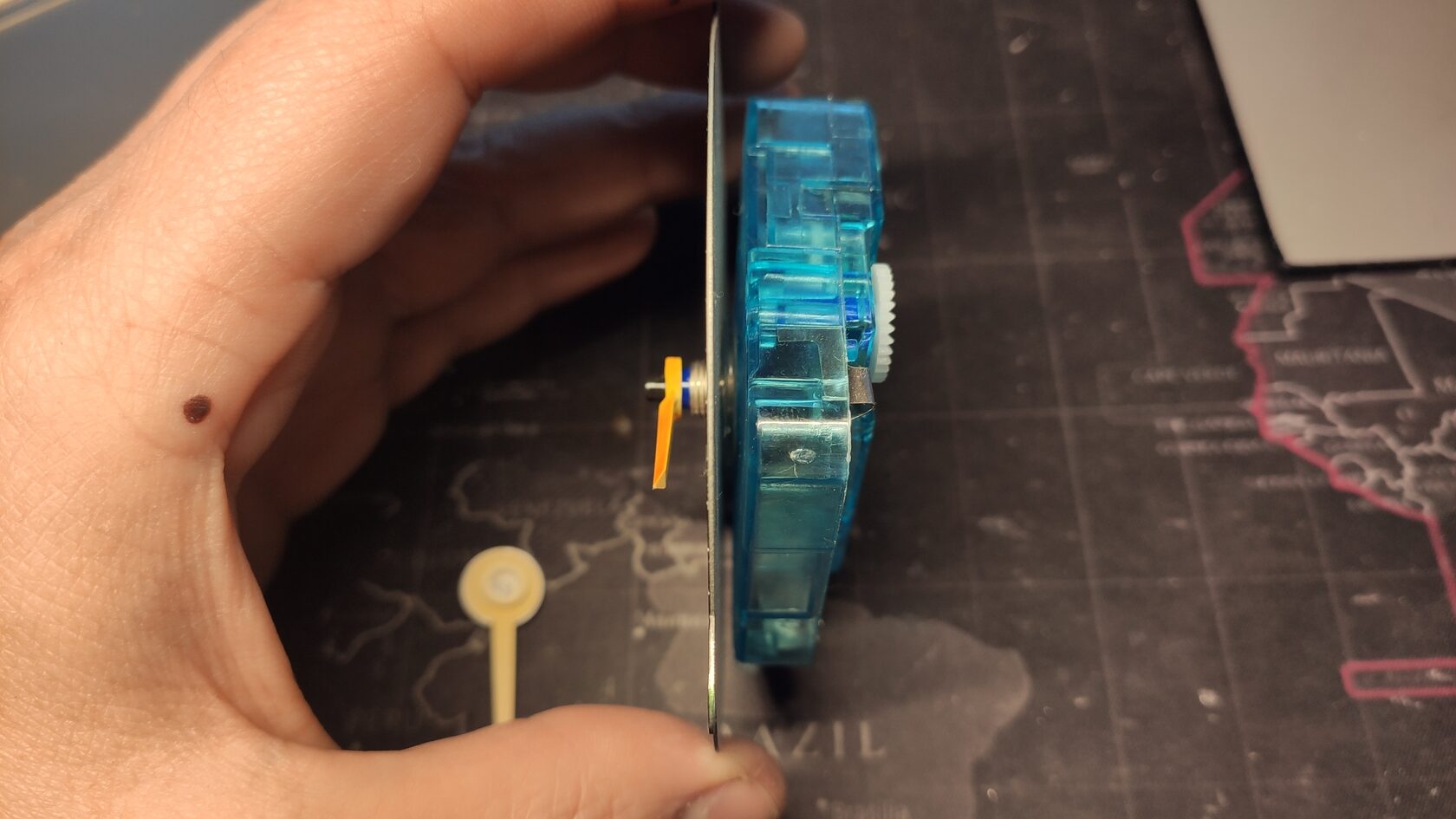

Механизм заменяем на обычный механизм из настенных часов.

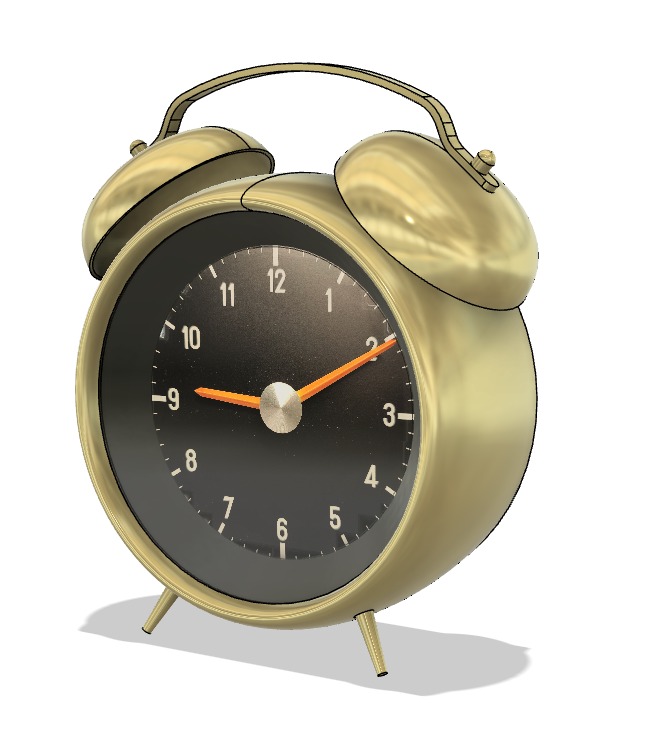

Разобравшись с механизмом, дальше я приступил к проектированию корпуса будильника. В целом, форма деталей у него несложная, однако есть нюансы. При проектировании необходимо было цчитывать особенности технологии 3D печати. Принтер печатает послойно, поэтому очень важно проектировать детали так, чтобы блицевые поверхности не были испорчены какими-нибудь поддержками или отпечатками неровностей стола. Ну, кто печатает, тот понимает о чём я. Стрелки тоже, кстати, спроектировал свои собственные, очень близко похожие на оригинал.

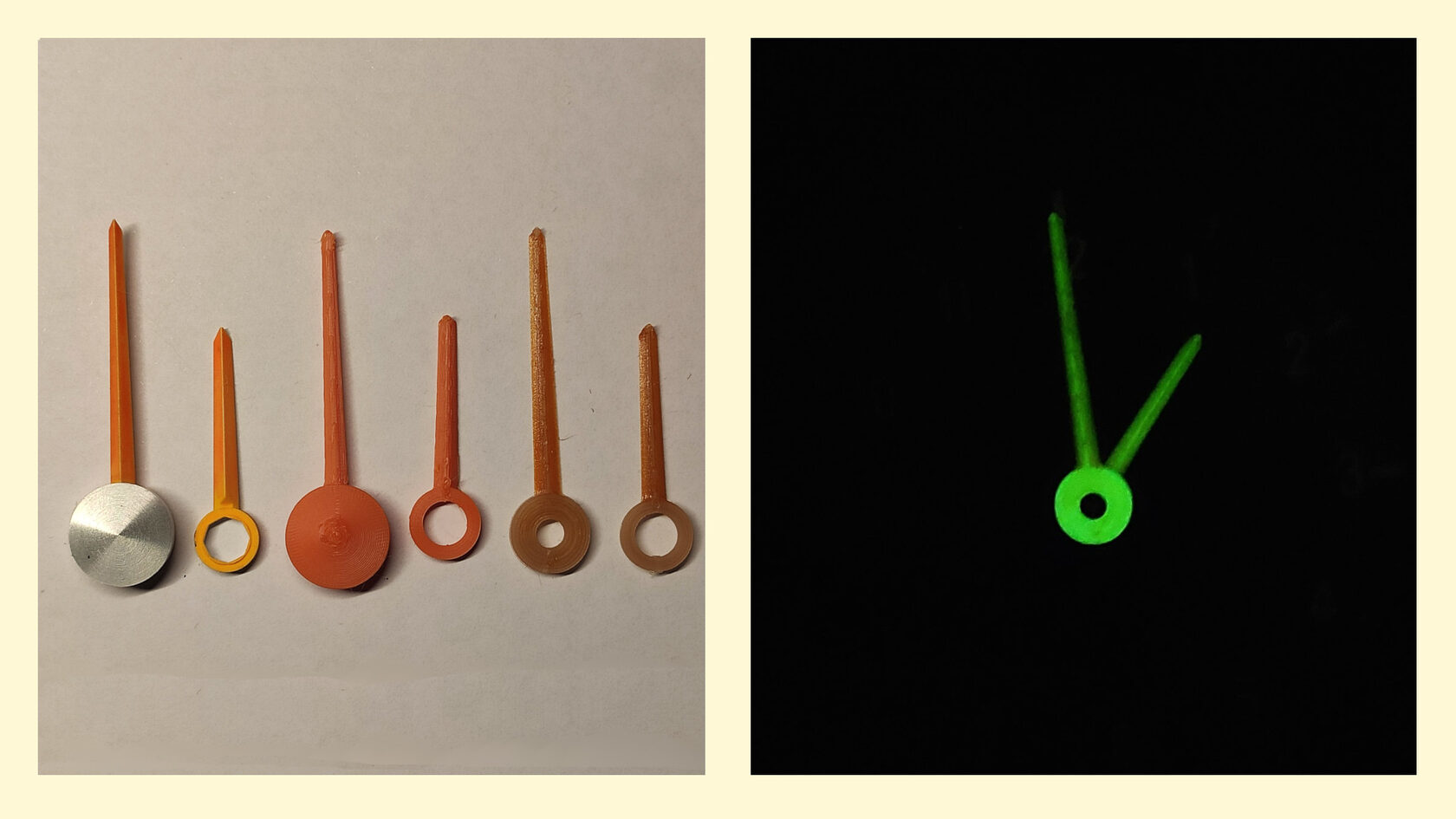

Для эксперимента попробовал сделать стрелки из люминисцентного PLA пластика. Получилось весьма интересно, какс читаете? У 123-го Мерседеса было два типа стрелок на приборах - дорестовый и рестовый. Дорестовые стрелки - с блестящим алюминиевым колпачком в центре прибора, рестовый - уже с чёрным колпачком, этакий антихром. Поэтому, для самостоятельной распечатки стрелок был избран вариант с чёрным колпачком.

В остальном, никаких других подводных камней не встретилось. Китайский часовой механизм идеально вписался в корпус проектируемого будильника, самодельные стрелки прекрасно вписались в общую композицию и почти неотличимы от оригинальных. Для защиты циферблата и стрелок от повреждения и пыли, заказал отдельно кружки из акрила 1 мм. Можно распечатывать.

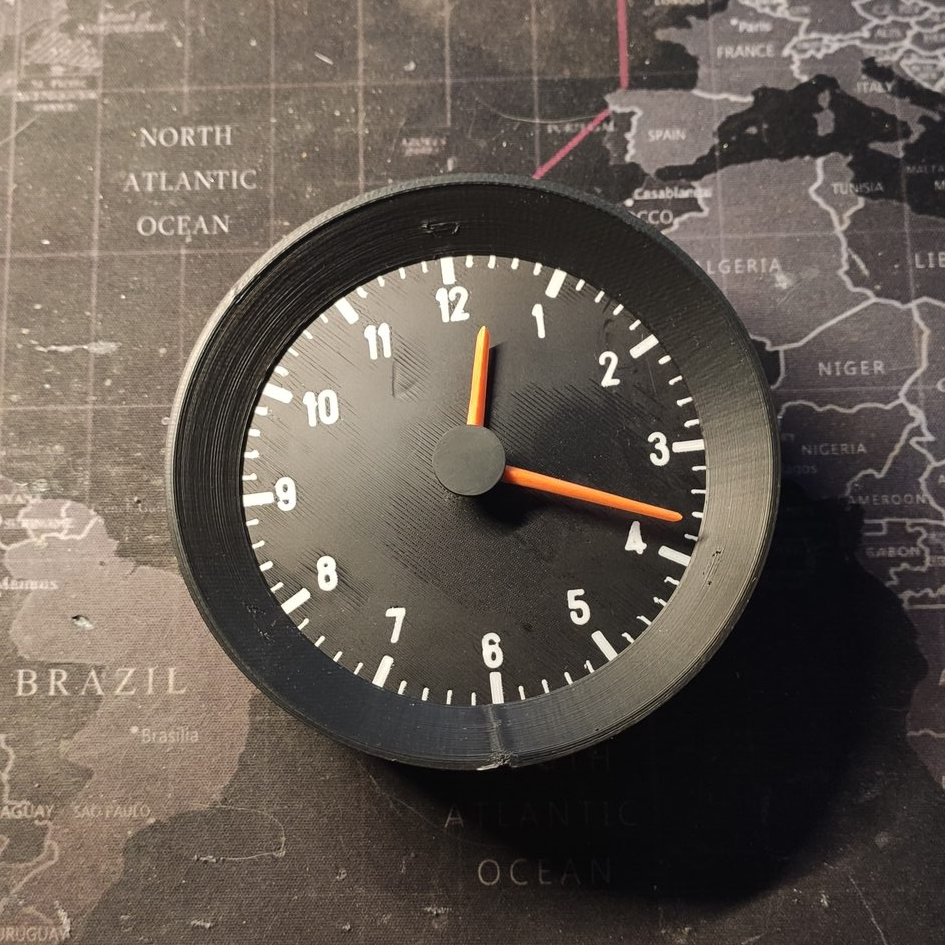

Заметили что циферблат тоже напечатан?

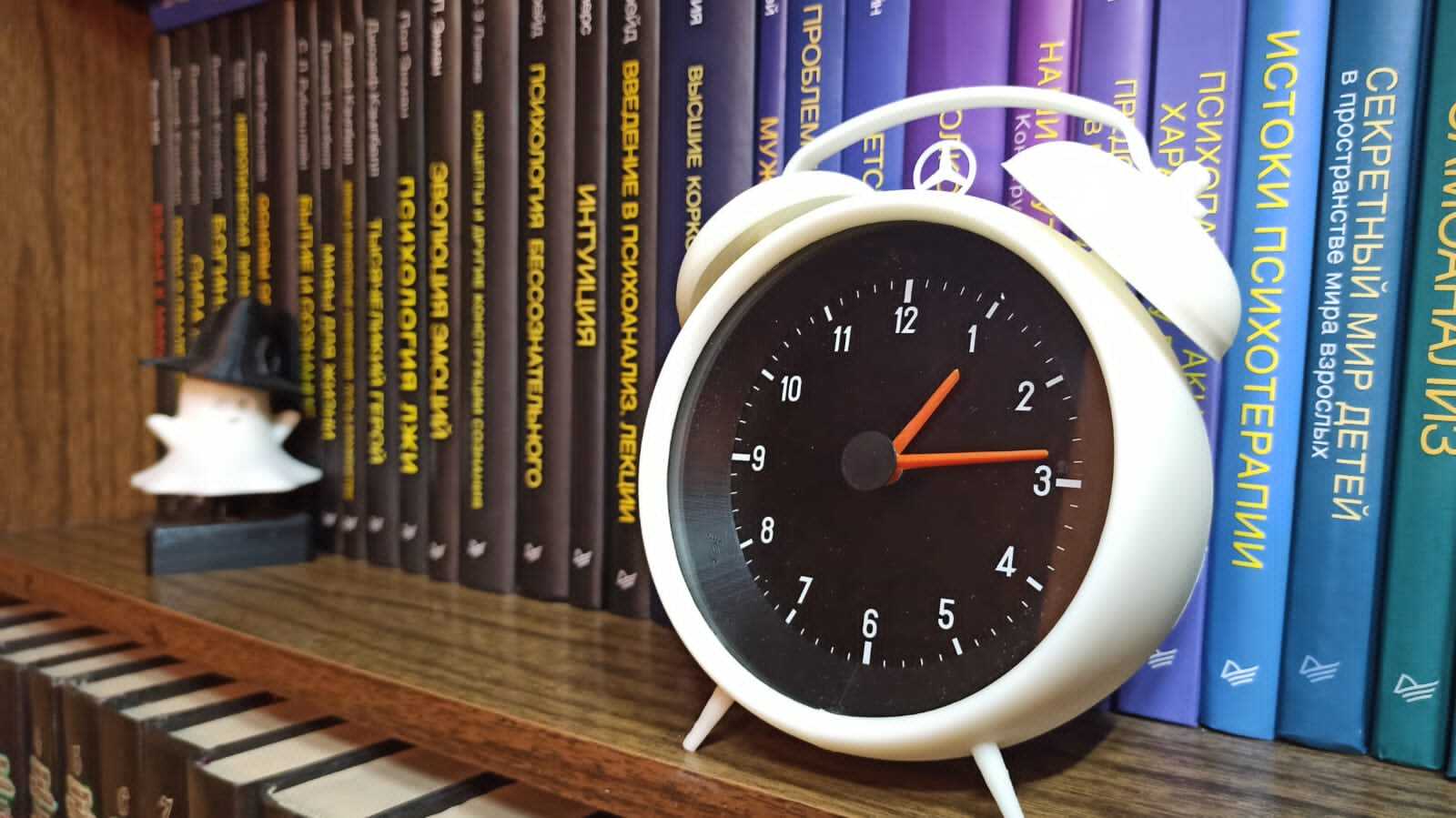

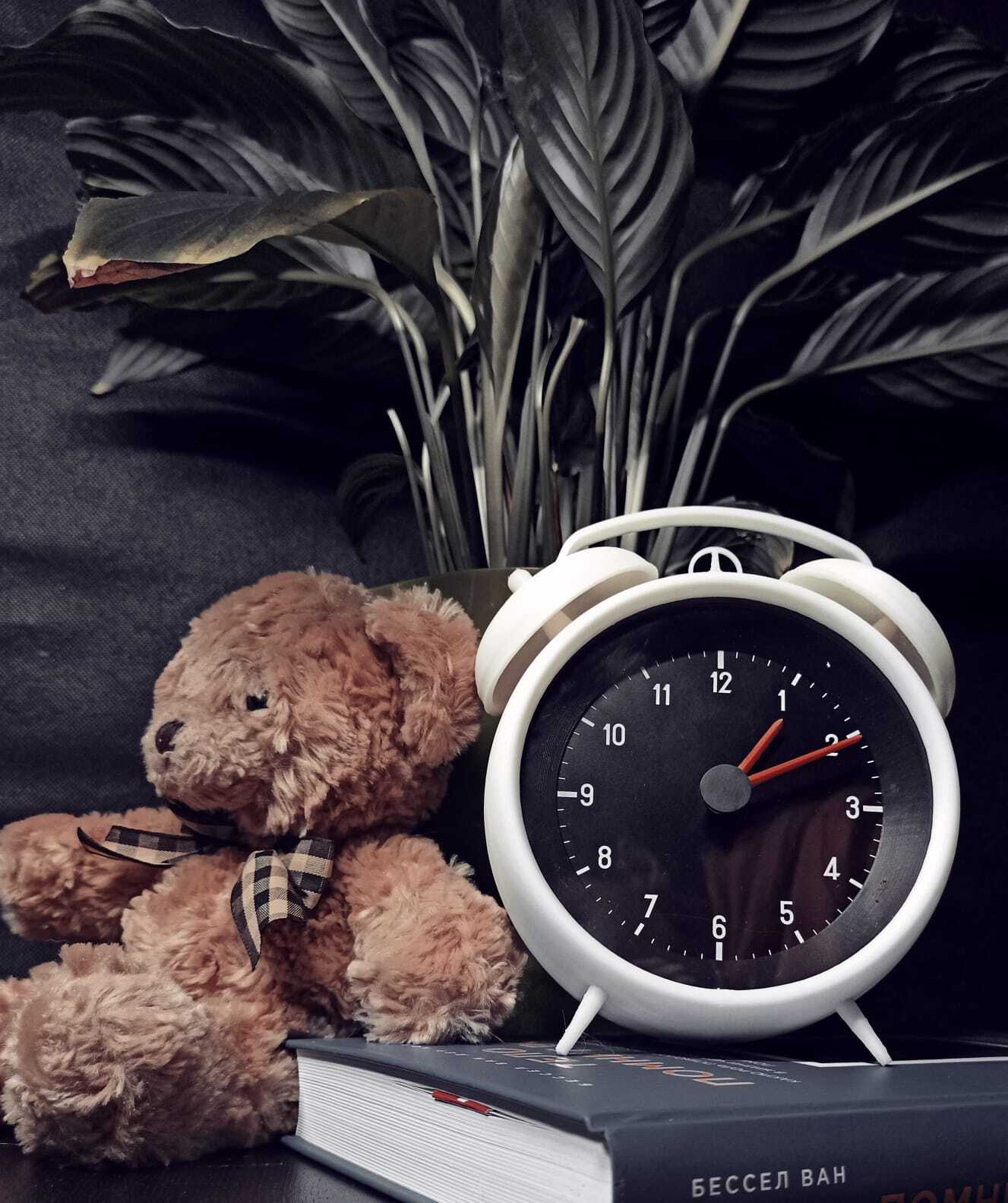

В итоге получился конструктор для самостоятельной сборки. Нет таких часов чтобы раскурочить или жалко курочить? Не проблема — можно применить напечатанные циферблат и стрелки! Хочется добавить оригинальности? Не проблема — можно установить в Мерседильник оригинальные циферблат и стрелки! Не нравится цвет? Не проблема — можно покрасить или распечатать новый корпус!

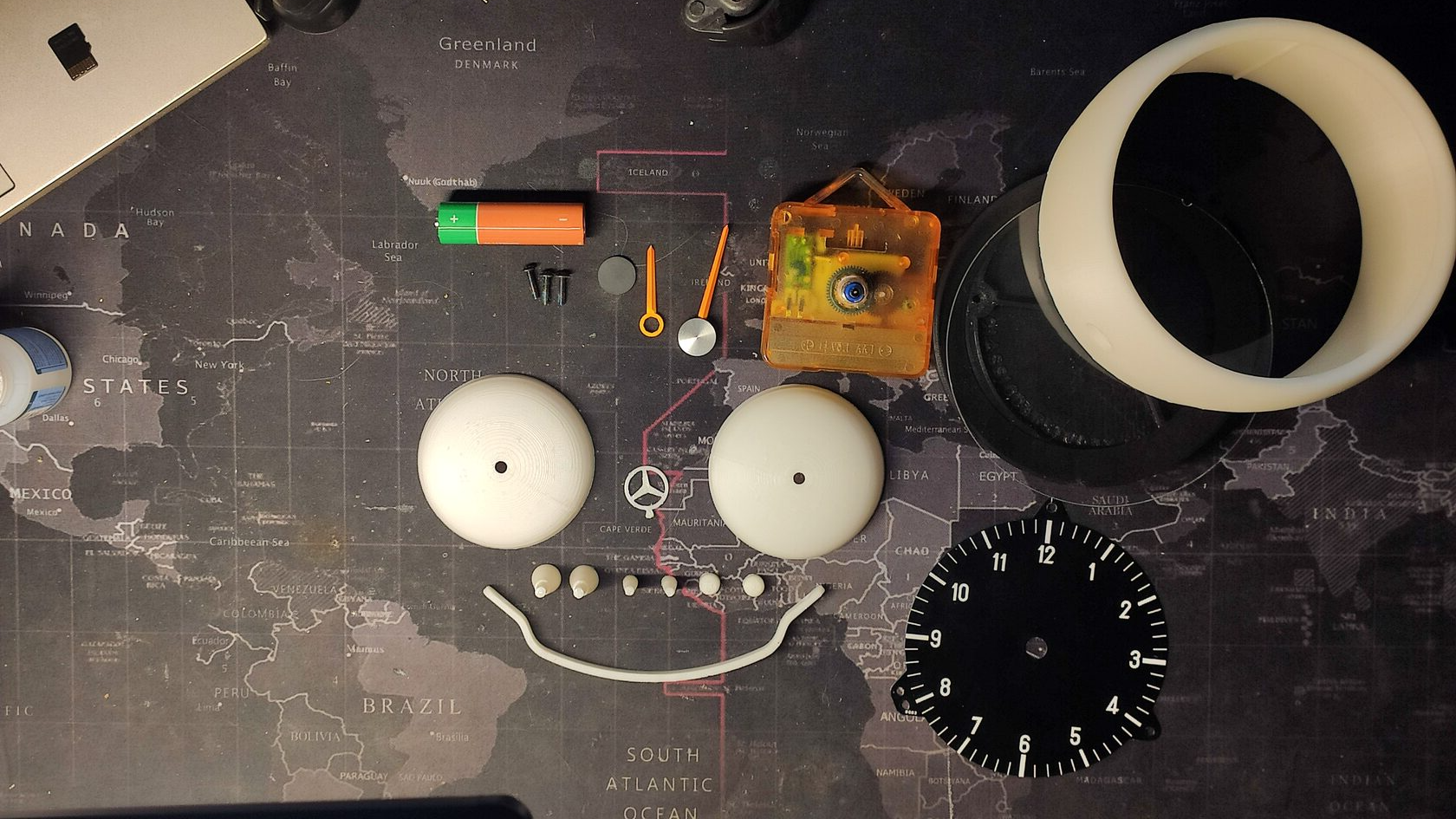

Полный набор деталей Мерседильника.

Файлы для самостоятельной печати деталей и последуюшей сборки Мерседильника вы можете скачать в разделе "Магазин".
