W123 Speaker Grill/Сетки задних динамиков W123

Mercedes A 000 820 16 12 9051 — под таким названием эта деталь широко известна в узких кругах. Свободно продаётся на Экзисте, да и цена невелика — 1300 рублей за штуку (на момент написания статьи). Но вот незадача: к заказу доступен только чёрный цвет. А если задняя полка зелёная или бежевая? В общем, других цветов нет и в помине, а раз нет, значит придётся сделать самостоятельно.

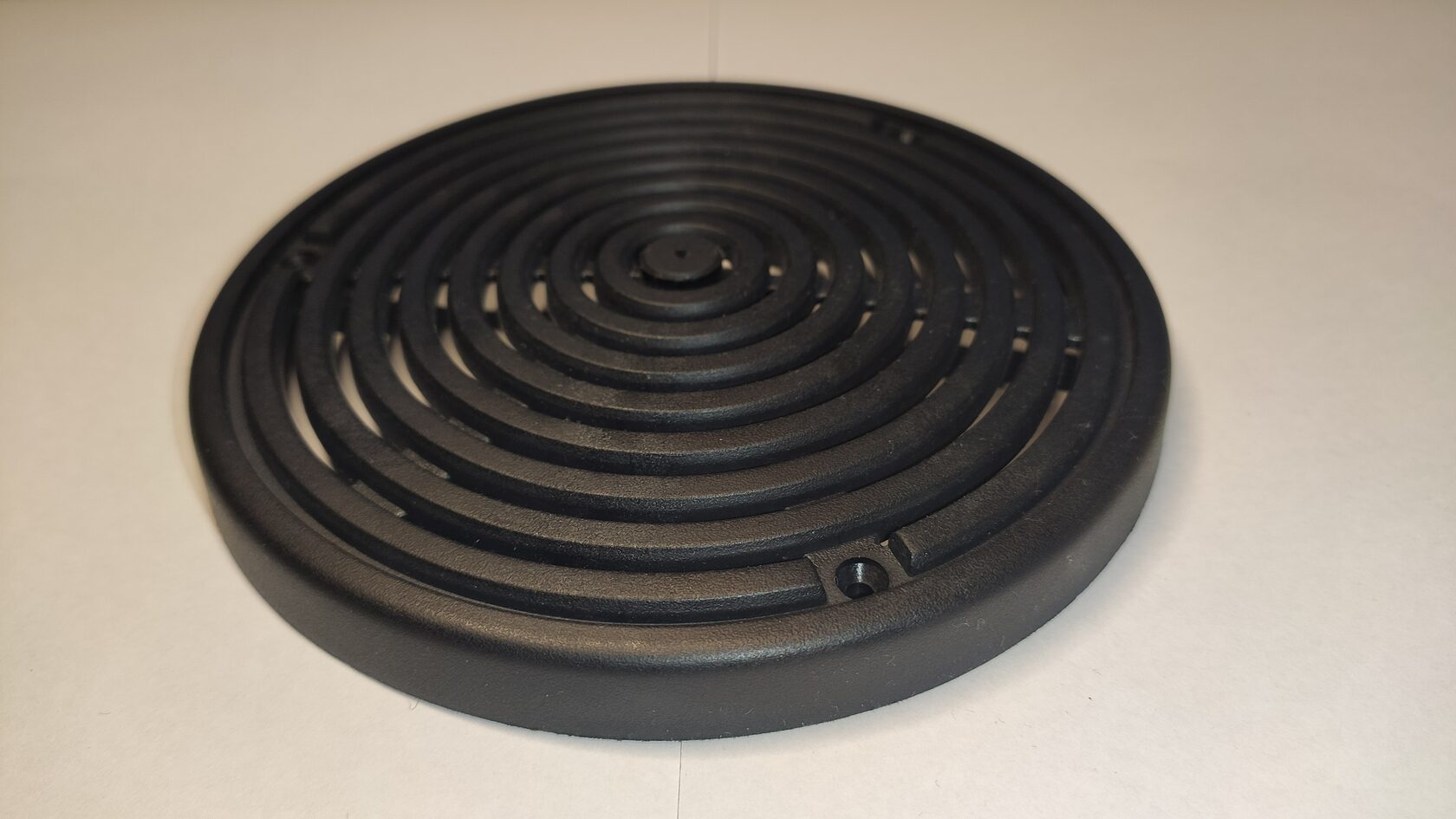

Это оригинал с Экзиста

Для этого я заказал одну сеточку на Экзисте для образца. Форма у сеточки незатейливая, минут 20 проектирования и основа готова, дальше только дело техники — сделать крепёжные отверстия, пару фасок и вот уже печатается первая версия. А пока она печаталась, полез посмотреть что там нового народ создал для W123 и выложил на бесплатном ресурсе Thingiverse для 3D печатников. Кто не знает, там выкладываются бесплатные модели различных поделок для печати на 3D принтере. Кстати, там есть бесплатная модель заглушек торпедо и колпачков на поводки дворников. Только заглушки вываливаются, а колпачки не надеваются — зато бесплатно! Вот и в этот раз я обнаружил уже готовую модель сеточки задних динамиков. Ну чтож, посмотрим что там предлагают!

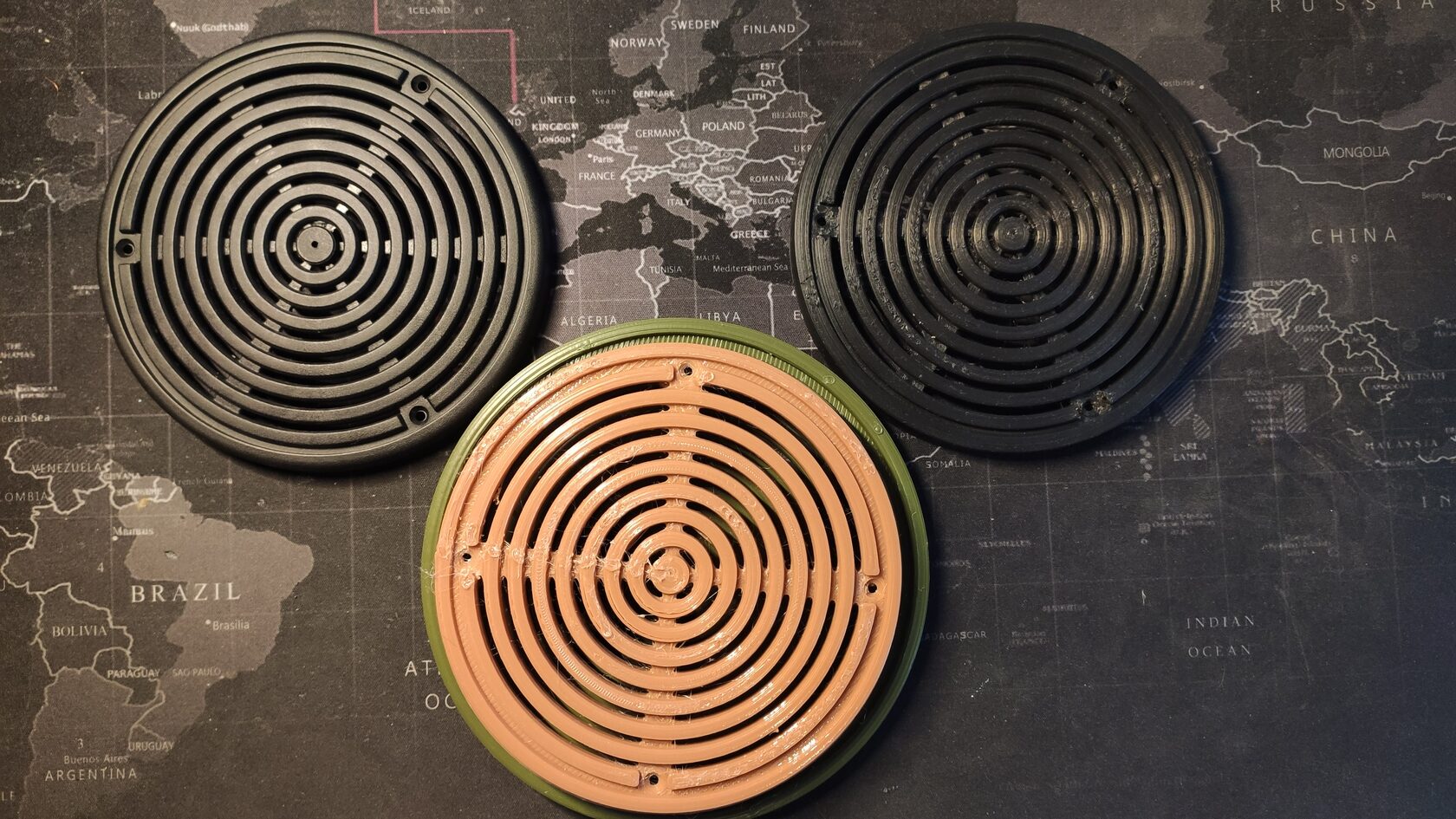

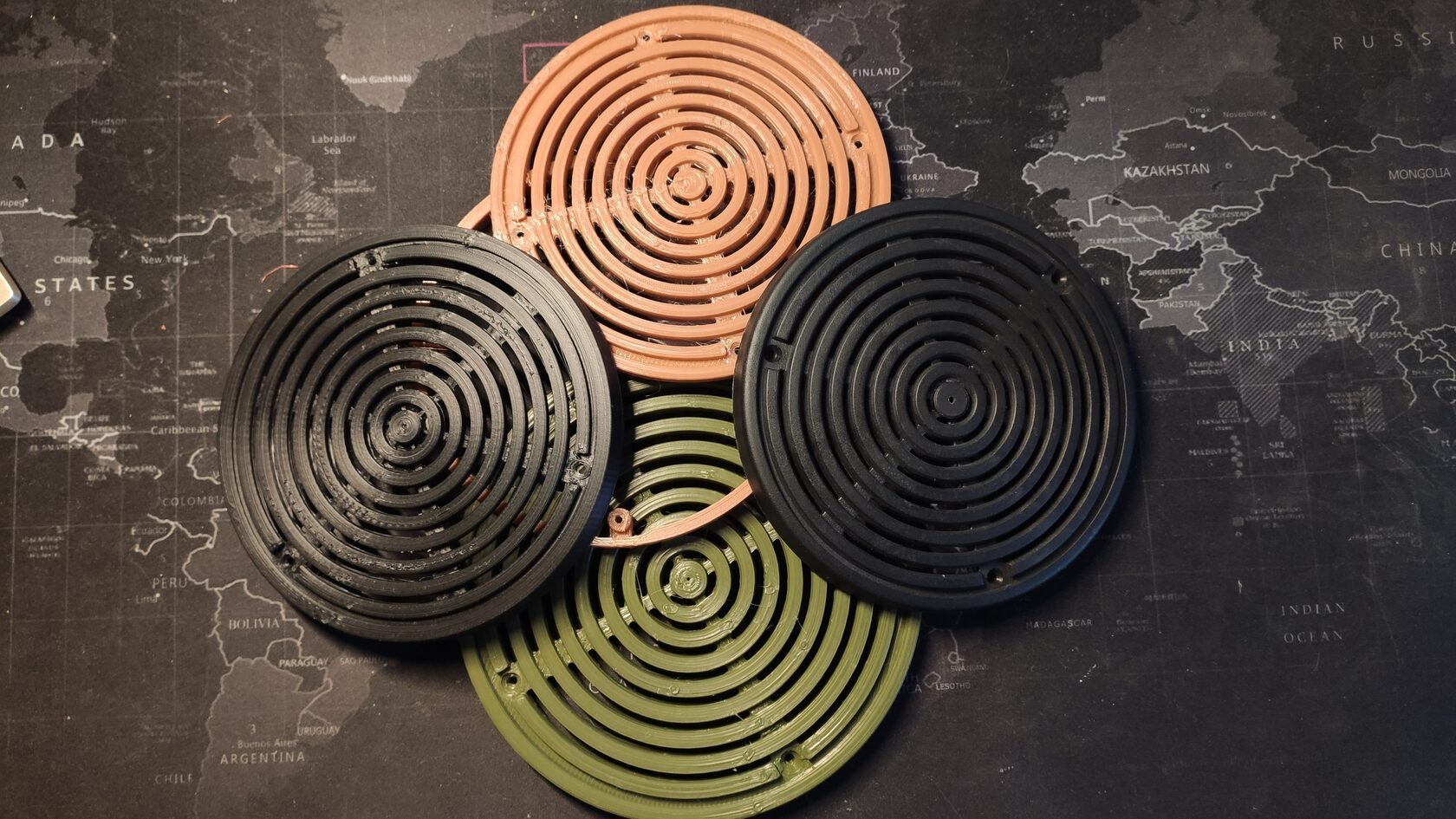

Зелёная сеточка выполнена в масштабе 100% от модели, сеточка паломино — 80%.

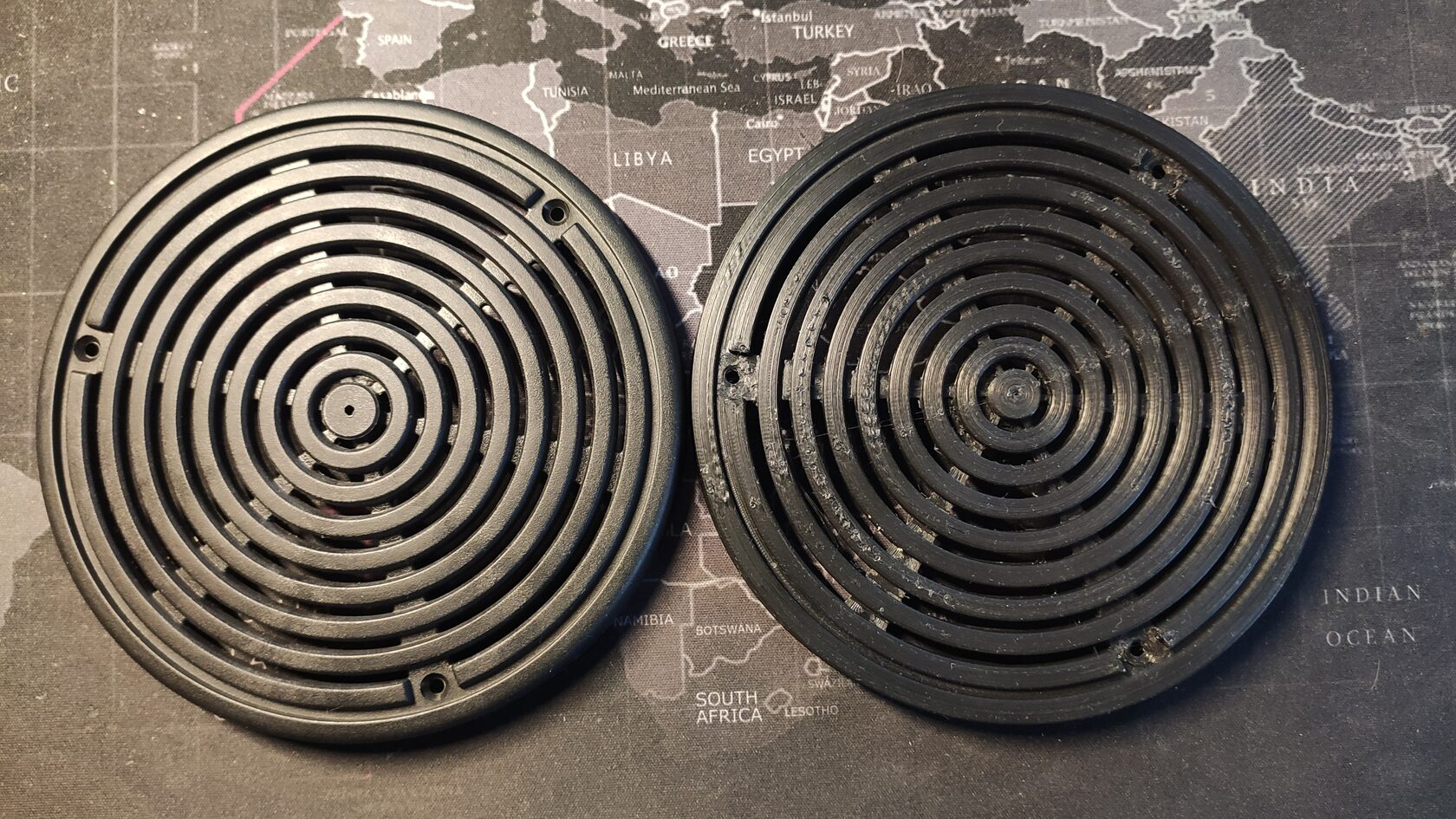

Слева оригинал, справа моя версия. На качество не смотрите — это тестовый образец, печатал на максимальной скорости из того что под руку попалось.

Бесплатная модель имеет вариант с печатью кольца отдельно от сетки и последующей склейкой воедино. Это несколько уменьшает расход пластика.

Ну чтож, имеет право на жизнь!
Как оно будет смотреться на задней полке — не знаю. В конечном итоге я вообще отказался от идеи установки динамиков туда, поэтому тему эту забросил. Если кому-то захочется попробовать, вот ссылка на модели из этой статьи. Вы можете скачать файлы для печати и попробовать распечатать самостоятельно. Для печати я рекомендую использовать ABS пластик, поскольку он обладает высокой температурой плавления и шелковисто-матовой поверхностью в отличие от, например, PETG. К тому же, ABS пластик можно подвергнуть пост обработке с помощью ацетона и получить абсолютно гладкую поверхность без каких-либо следов печати.

Зарядил в печать и на выходе получил что-то сделанное "по мотивам" оригинальной сеточки. Неопытный глаз и не заметит разницу, а она есть: больший диаметр (похоже, адаптировано под современные динамики), четыре крепёжных отверстия вместо трёх как в оригинале, количество радиальных лучей.
